Установка осушки оборудования способом вакуумирования

Установка

осушки оборудования способом вакуумирования

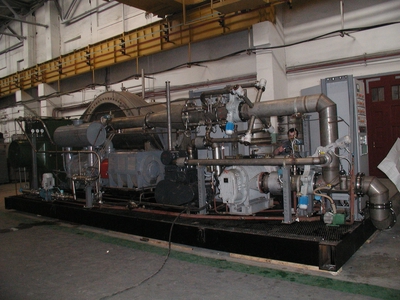

 Установка осушки трубопроводов



В соответствии с действующими правилами технологическое оборудование перед вводом в эксплуатацию или в процессе эксплуатации трубопроводы подвергается гидравлическим испытаниям на прочность. При этом после проведения таких испытаний на объектах газовой, нефтеперерабатывающей и химической промышленности ставится условие полного удаления жидкой фазы воды и обеспечение температуры точки росы (ТТР) газовой фазы на уровне минус 20оС и ниже (содержание паров воды менее 6,64 г на один килограмм воздуха).


Операцию осушки проводят с помощью специальных установок, в которых используются способы продувки сухим воздухом или вакуумирования.
Операции гидроопрессовки и последующей осушки оборудования проводятся периодически (чаще всего 1 раз в 8 лет), установки выполняются в мобильном варианте, что позволяет обслуживать группу предприятий.



Осушку оборудования проводят, последовательно выполняя следующие операции:

- слив воды;

- удаление остатков воды из нижних точек через сифоны;

- удаление остатков воды с помощью специального поршня (возможна на линейных участках трубопроводов);

- продувка сухим воздухом или вакуумирование для удаления остатков влаги;

- заполнение технологического оборудования сухим воздухом или азотом.



При осушке способом вакуумирования в начале откачивается воздух с парами воды. Далее по мере снижения давления начинается фаза активного кипения воды, а после выкипания
происходит удаление ее паров. Процесс завершается при давлении в системе 10-1 ...10-2 мм рт. ст., что соответствует по остаточной влаге ТТР -20 ... -300С.


Преимуществами такого способа являются:
- относительно небольшая масса и энергопотребление;
- простота организации процесса осушки, поскольку необходимо подключиться к осушаемой системе только в одной точке;
- надежное удаление воды из щелей и тупиковых зон.


Установка разработана НПО ТОИР г. Королёв и впервые применена при осушке подводной части газопровода Россия - Турция “Голубой поток” в 2002 году.
Разработано 5 вариантов установок, укомплектованных отечественным и импортным оборудованием.
